Bloki rozdzielcze
Blok rozdzielczy mocy znajdzie zastosowanie w średnich i większych rozdzielniach elektrycznych i obudowach przemysłowych, w domach spotykamy je rzadziej.
Istnieje możliwość zamontowania bloku na szynę DIN lub też na płycie montażowej. Bloki rozdzielcze umożliwiają podłączanie kabli o dużym przekroju i łączenie ich z innymi, a także rozdzielenie mocy w łatwy, uporządkowany, czytelny i bezpieczny sposób. Pojedyncze bloki możemy łączyć, tworząc pożądane struktury.

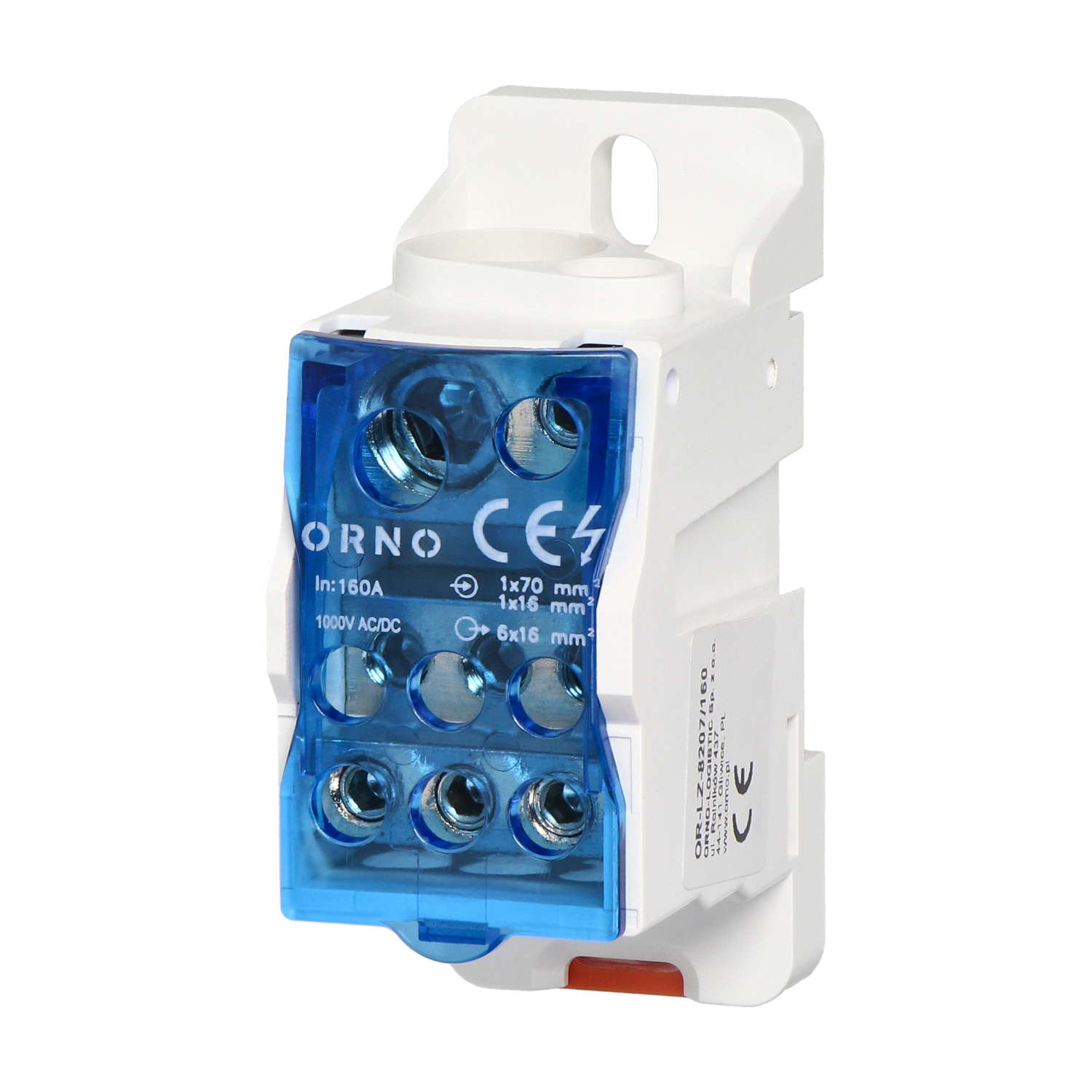

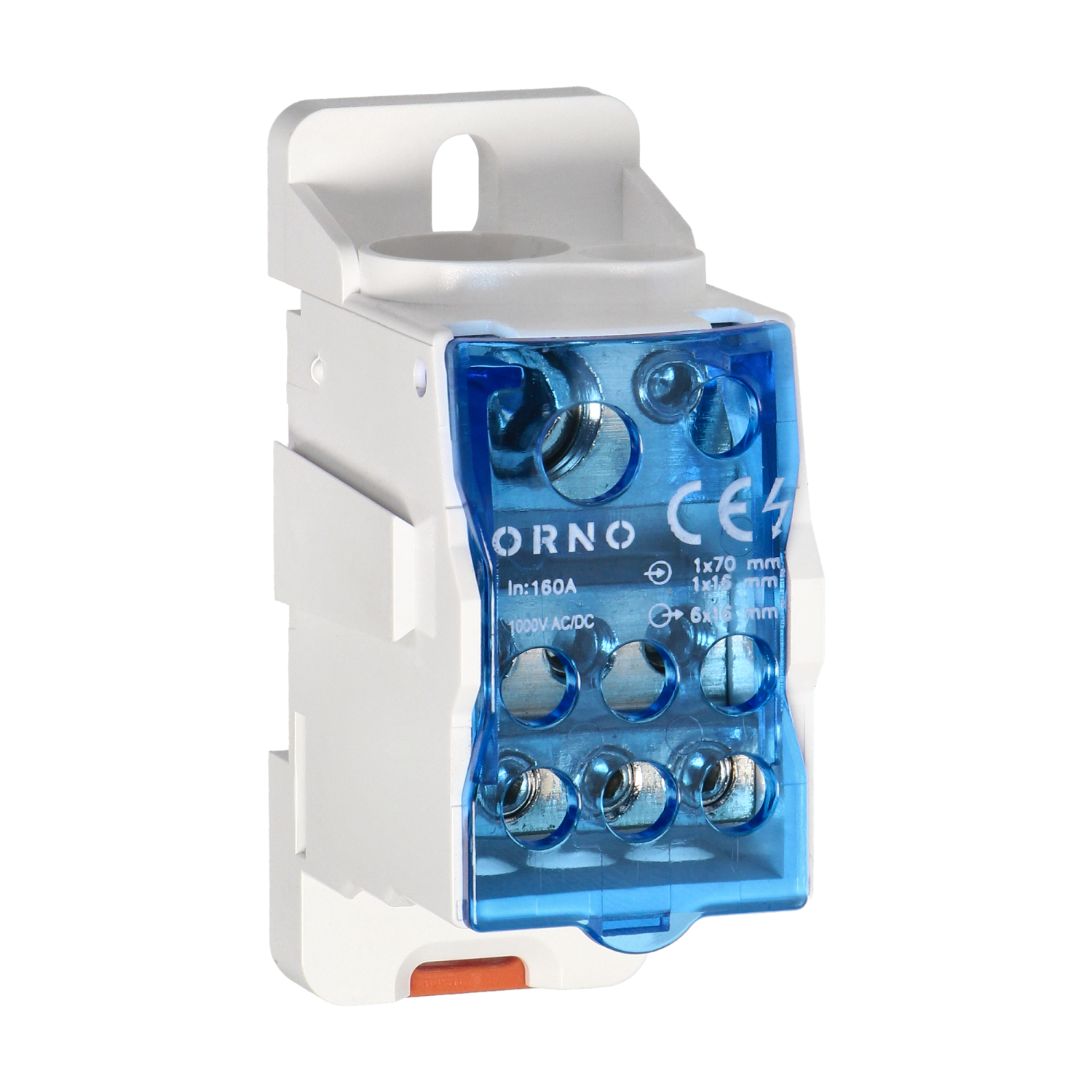

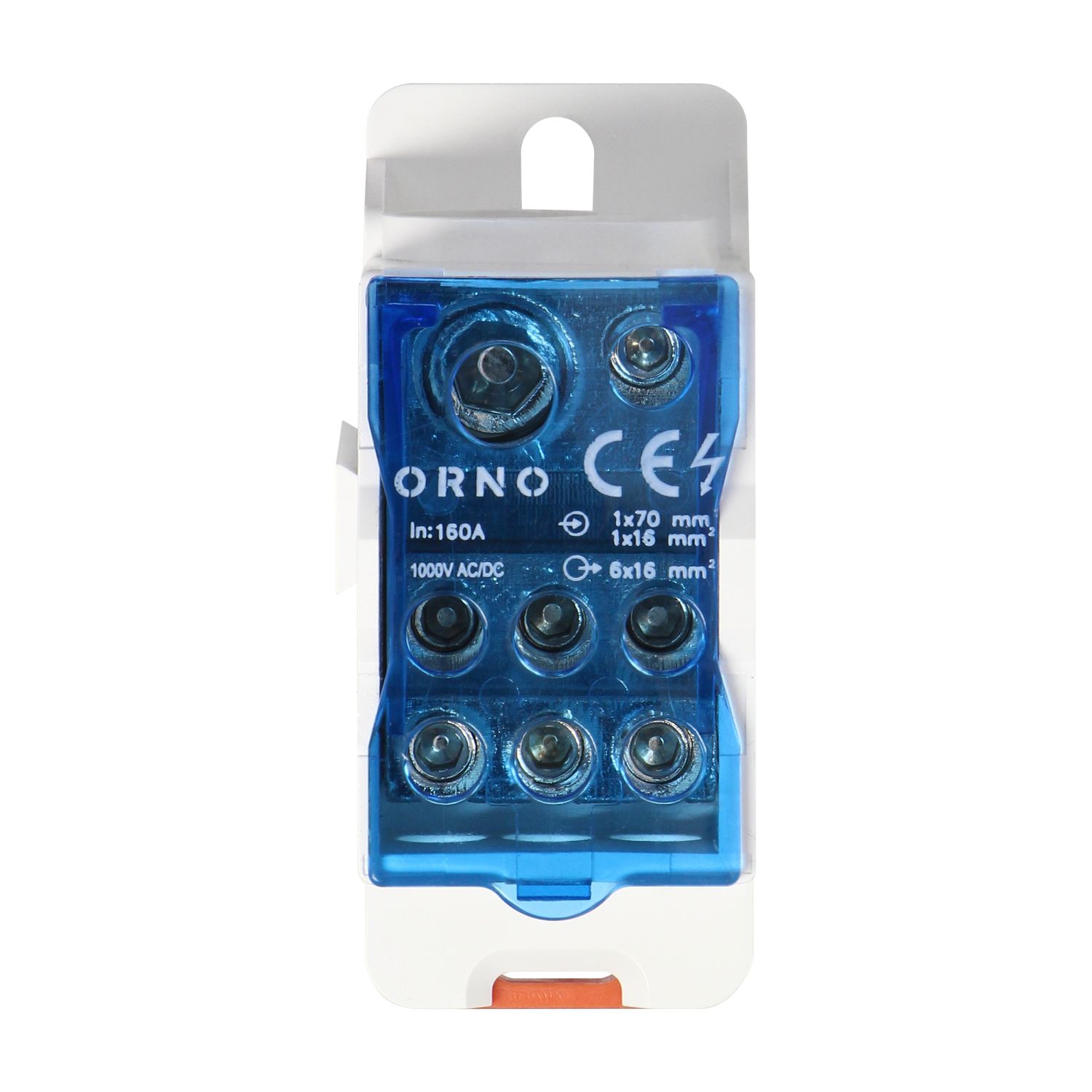

Blok rozdzielczy 160A posiada zaciski wejściowe 1 x 6 - 16mm² i 1 x 70 mm², oraz wyjściowe: 6 x 16 mm². Wymiary bloku 77 x 29 x 46 mm. Bloki ORNO są przystosowane do rozbudowy, pozwalając na tworzenie bardziej złożonych układów i rozdziałów energii. Zaciskowy blok rozdzielczy posiada stopień ochrony IP20 i produkowany jest w kolorze niebieskim.

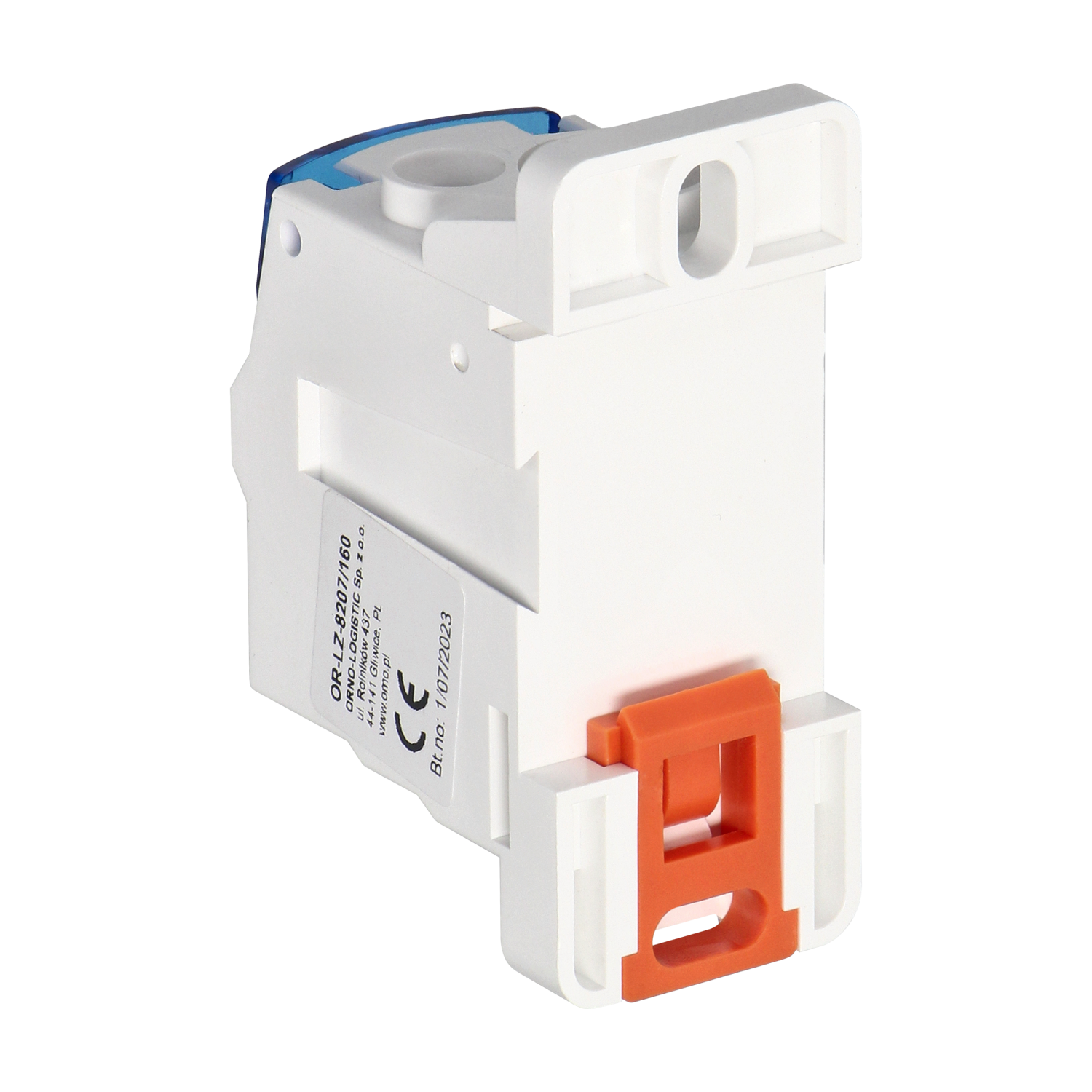

Blok rozdzielczy charakteryzuje się wygodnym mocowaniem na szynie DIN, dzięki czemu można go łatwo i szybko zamontować w odpowiednim miejscu. Jest to bardzo ważne, ponieważ bezpieczny montaż jest kluczowy dla zapewnienia niezakłóconego działania całej instalacji elektrycznej.
Bloki ORNO są zgodne z normami: IEC 60998-1, IEC 60998-2-1, IEC 60947-7-1, IEC 60947-7-1, UL 1059, UL 486E, CSA22.2 158-1987, GB 13140.1, GB 13140.2
| Informacje ogólne: | |
|---|---|
| Liczba biegunów: | 1 |
| Prąd znamionowy [A]: | 160 |
| Typ połączenia: | Śrubowy |
| Sposób montażu: | Szyna DIN/Śrubowy |
| Liczba wejść: | 2 |
| Liczba wyjść: | 6 |
| Do przewodów jednożyłowych: | tak |
| Do przewodów wielożyłowych: | tak |
| Do przewodów linkowych: | tak |
| Do przewodów linkowych bez końcówki kablowej: | tak |
| Do przewodów linkowych elastycznych: | tak |
| Do przewodów linkowych elastycznych bez końcówki kablowej: | tak |
| Przekrój przewodu wejściowego [mm2]: | 16 - 70 |
| Przekrój przewodu wyjściowego [mm2]: | 16-70 |
| Osłona izolacyjna przed dotykiem: | tak |
| Wysokość [mm]: | 46 |
| Szerokość [mm]: | 29 |
| Głębokość [mm]: | 77 |
