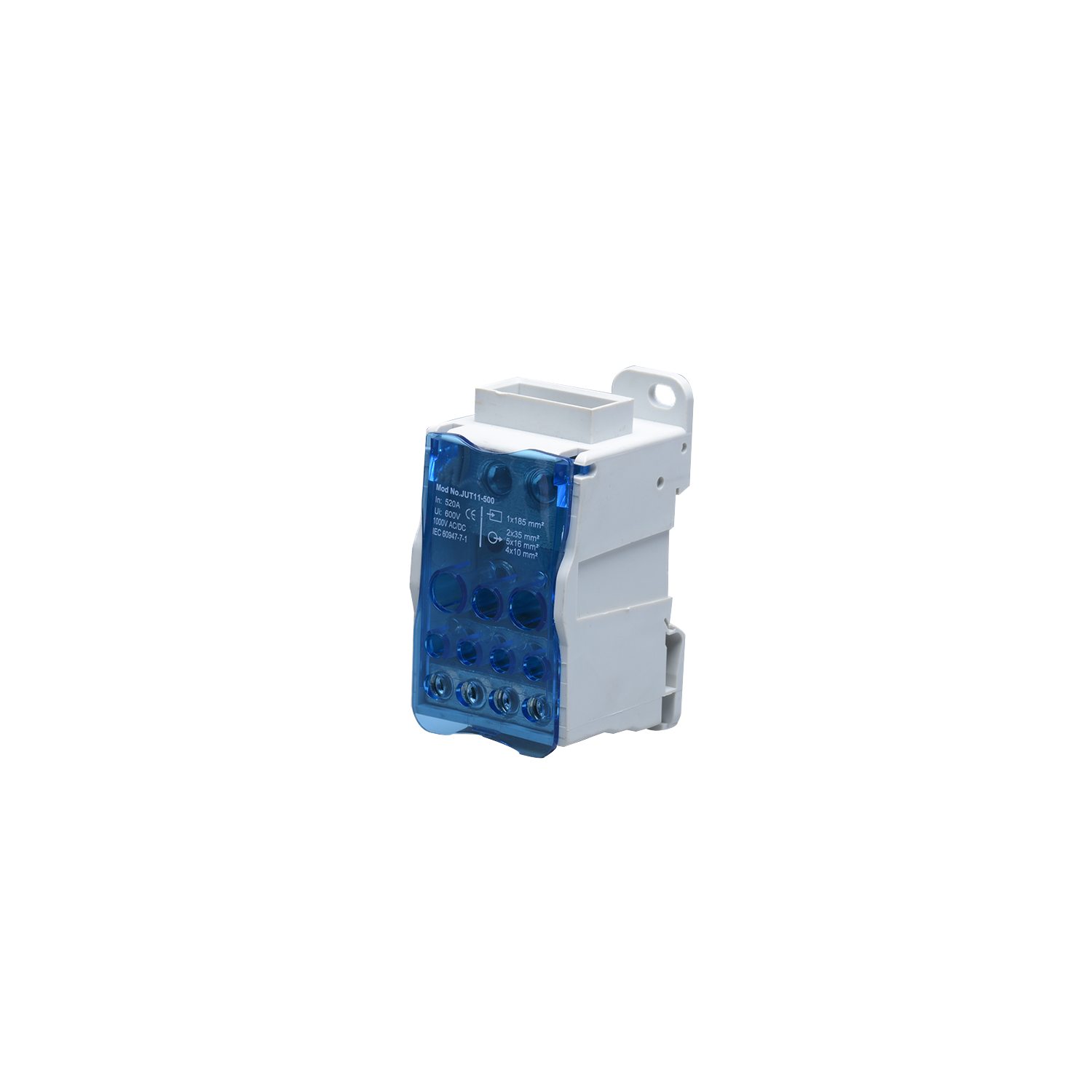

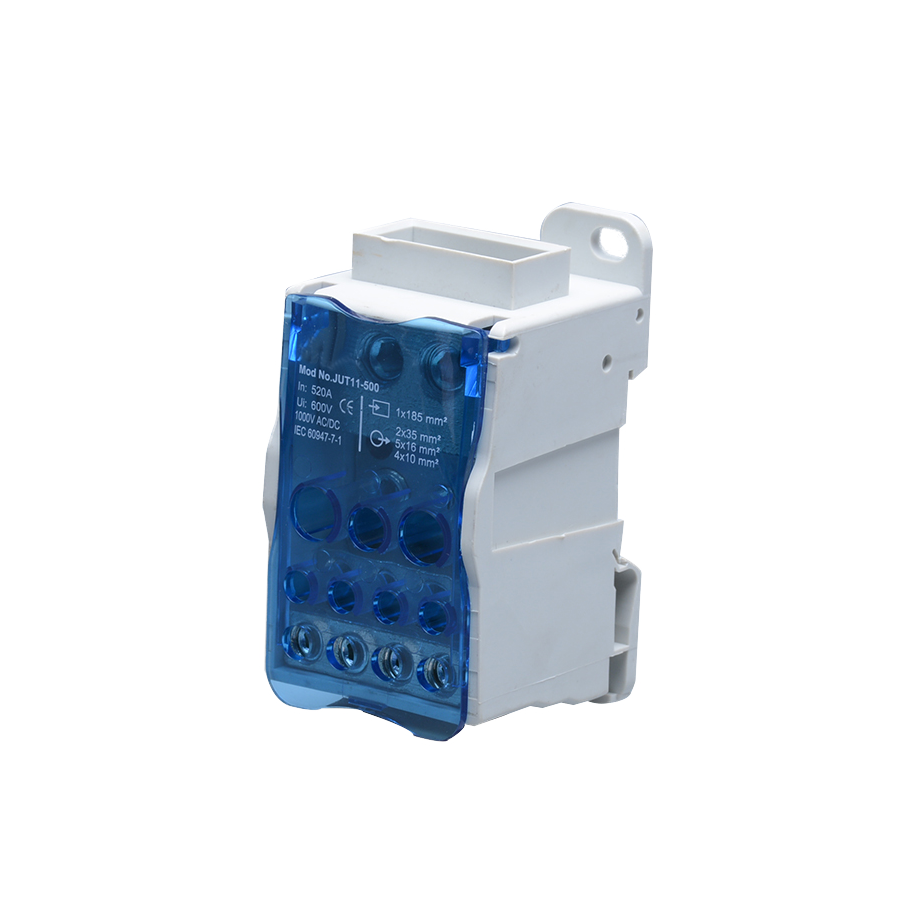

Blok rozdzielczy 500A, zacisk wejściowy szyna 8x24x1, zaciski wyjściowe 4x10 i 5x16 i 2x25mm²
Blok rozdzielczy 500A, zacisk wejściowy szyna 8x24x1, zaciski wyjściowe 4x10 i 5x16 i 2x25mm²

Blok rozdzielczy 500A, zacisk wejściowy szyna 8x24x1, zaciski wyjściowe 4x10 i 5x16 i 2x25mm²

OR-LZ-8200/500

Opis produktu

Bloki rozdzielcze mocy, montowane na szynę DIN lub płytę montażową, umożliwiają podłączenie szyny prądowej elastycznej. Stosuje się je w rozdzielniach elektrycznych i obudowach przemysłowych do dystrybucji energii.

Informacje ogólne:
Typ: blok rozdzielczy mocy
Zaciski wejściowe: szyna 4x15,5x0,8 - 8x24x1 mm²
Prąd: 500 A
Zaciski wyjściowe: 2x 6-35; 5x 2,5-16; 4x 2,5-10 mm²
Stopień ochrony (IP): 20
Montaż: na szynę DIN / na płytę montażową
Napięcie izolacji Ui wg. IEC: 1000 V
Napięcie izolacji Ui wg. UL: 600 V
Znamionowy prąd krótkotrwały wytrzymywany lcw: 24.5 kA
Szczytowy prąd zwarciowy wytrzymywany Ipk: 51 kA
Kolor: niebieski
Zgodność z normą: IEC 60998-1, IEC 60998-2-1, IEC 60947-7-1, IEC 60947-7-1, UL 1059, UL 486E, CSA22.2 158-1987, GB 13140.1, GB 13140.2
Możliwość rozbudowy: Tak
Wymiary - głębokość: 96 mm
Wymiary - szerokość: 49 mm
Wymiary - wysokość: 50 mm
Rozstaw otworów montażowych: 85x29 mm
Moment dokręcania śrub: Wejścia: 10 Wyjścia: 4,4 ; 2,7 ; 2,7 Nm

Pliki do pobrania

Kategoria pliku Język pliku Typ pliku Data aktualizacji pliku
Karta katalogowaPLpdf2024-07-17 10:13:30Pobierz plik
Karta katalogowaENpdf2024-07-17 10:21:21Pobierz plik
