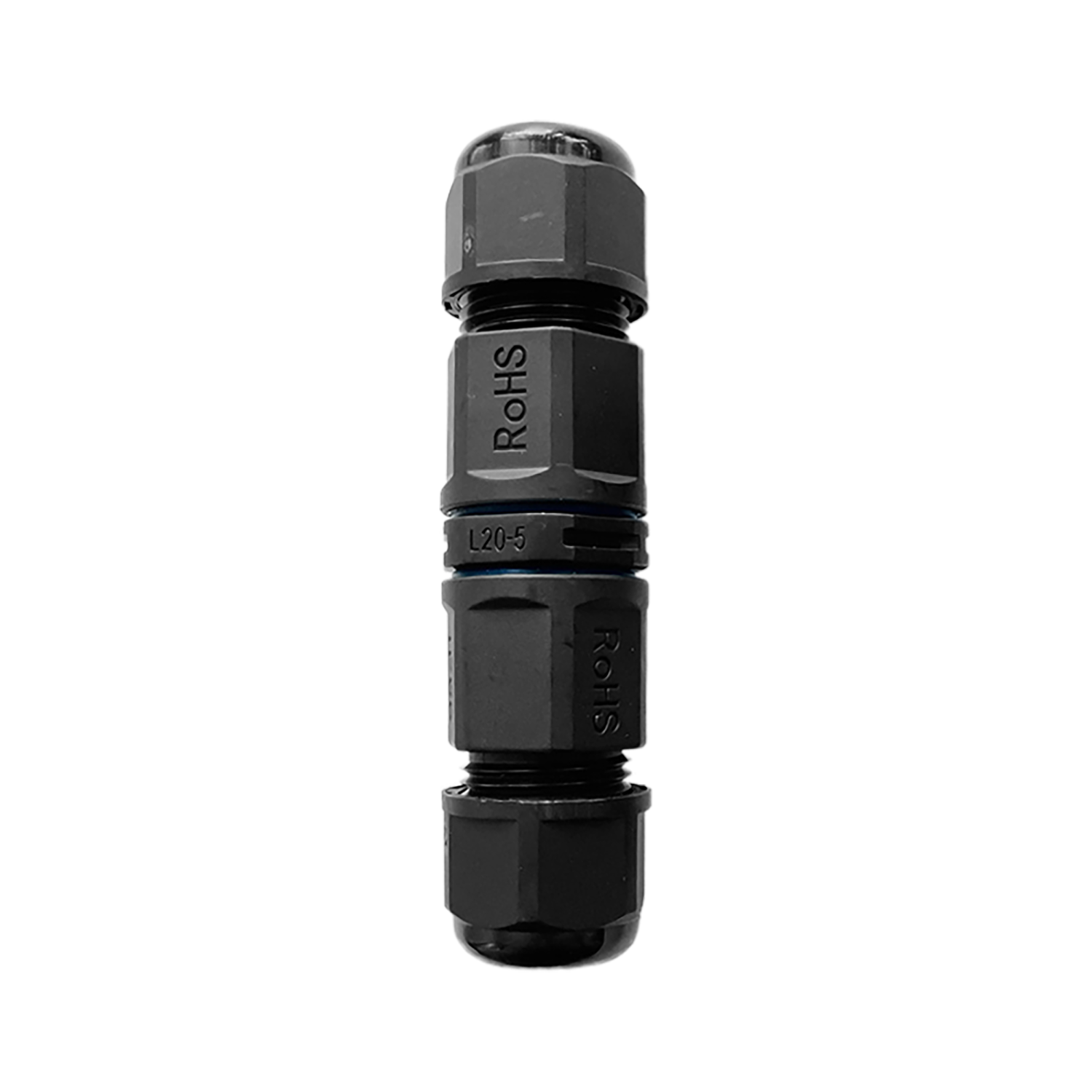

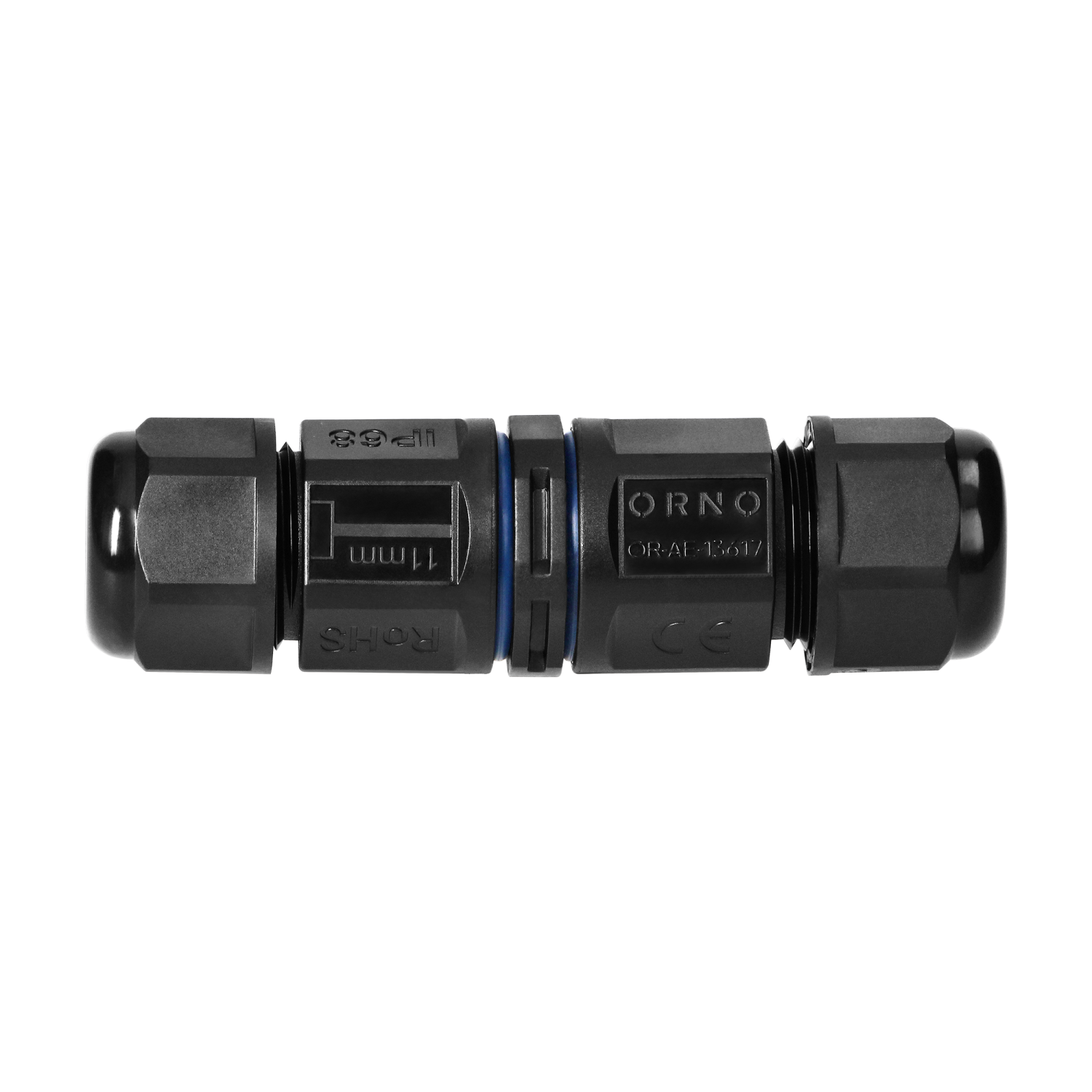

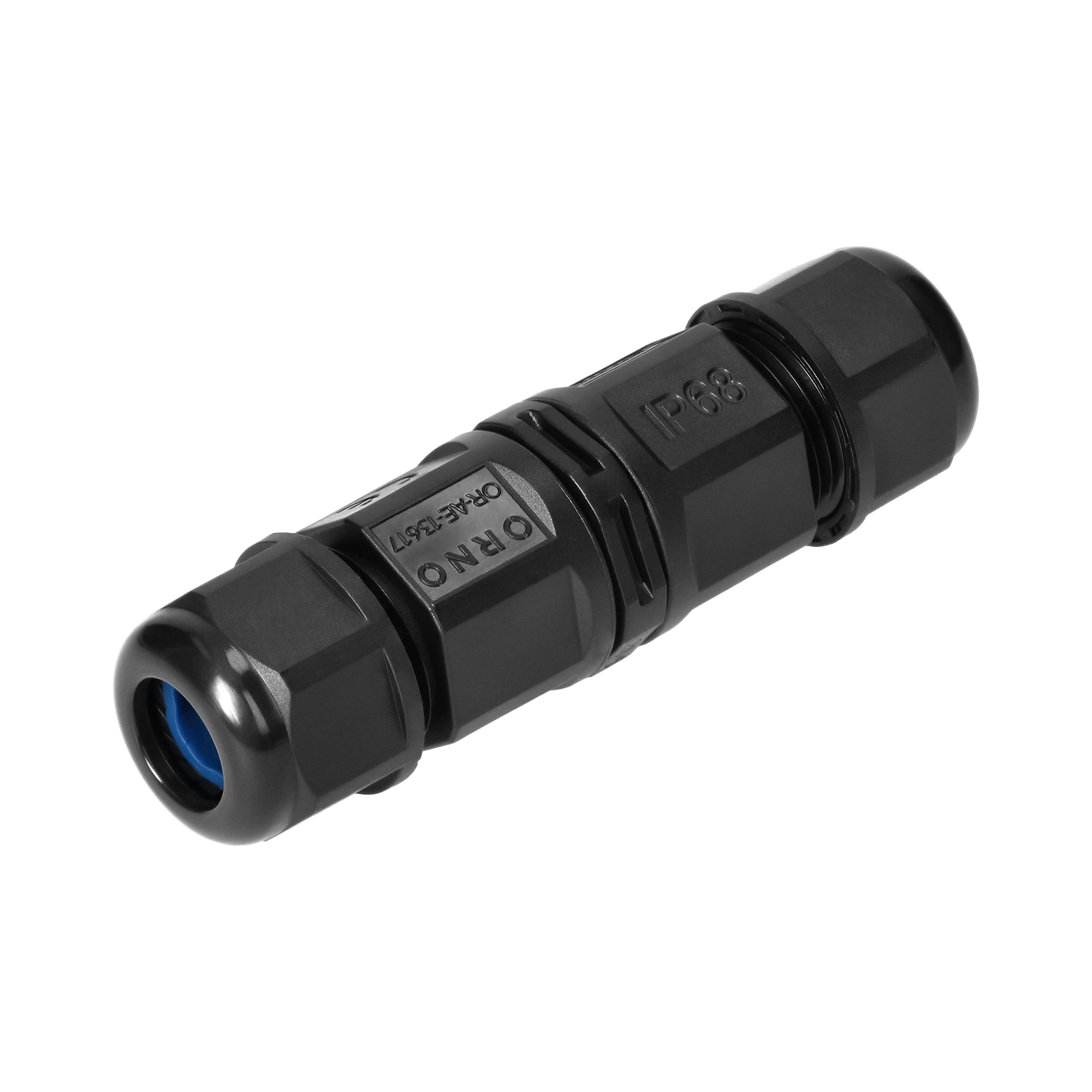

Konektor kablowy prosty 400V/16A to wysokiej jakości element łączeniowy, przeznaczony do zastosowań wymagających niezawodności i trwałości. Wysoki stopień ochrony IP68 potwierdza możliwość montażu na zewnątrz, a nawet w gruncie, gdzie wymagana jest wysoka szczelność i ochrona przed wodą oraz pyłem.
Materiał wykonania zwiększa bezpieczeństwo użytkowania w trudnych warunkach środowiskowych. Złączka została stworzona z mosiądzu niklowanego, dla gwarancji doskonałej przewodności i odporności na korozję. Izolacja z tworzywa sztucznego oraz obudowa z poliamidu (PA6) charakteryzują się wysoką odpornością na promieniowanie UV i są uniepalnionione (klasa palności V1).

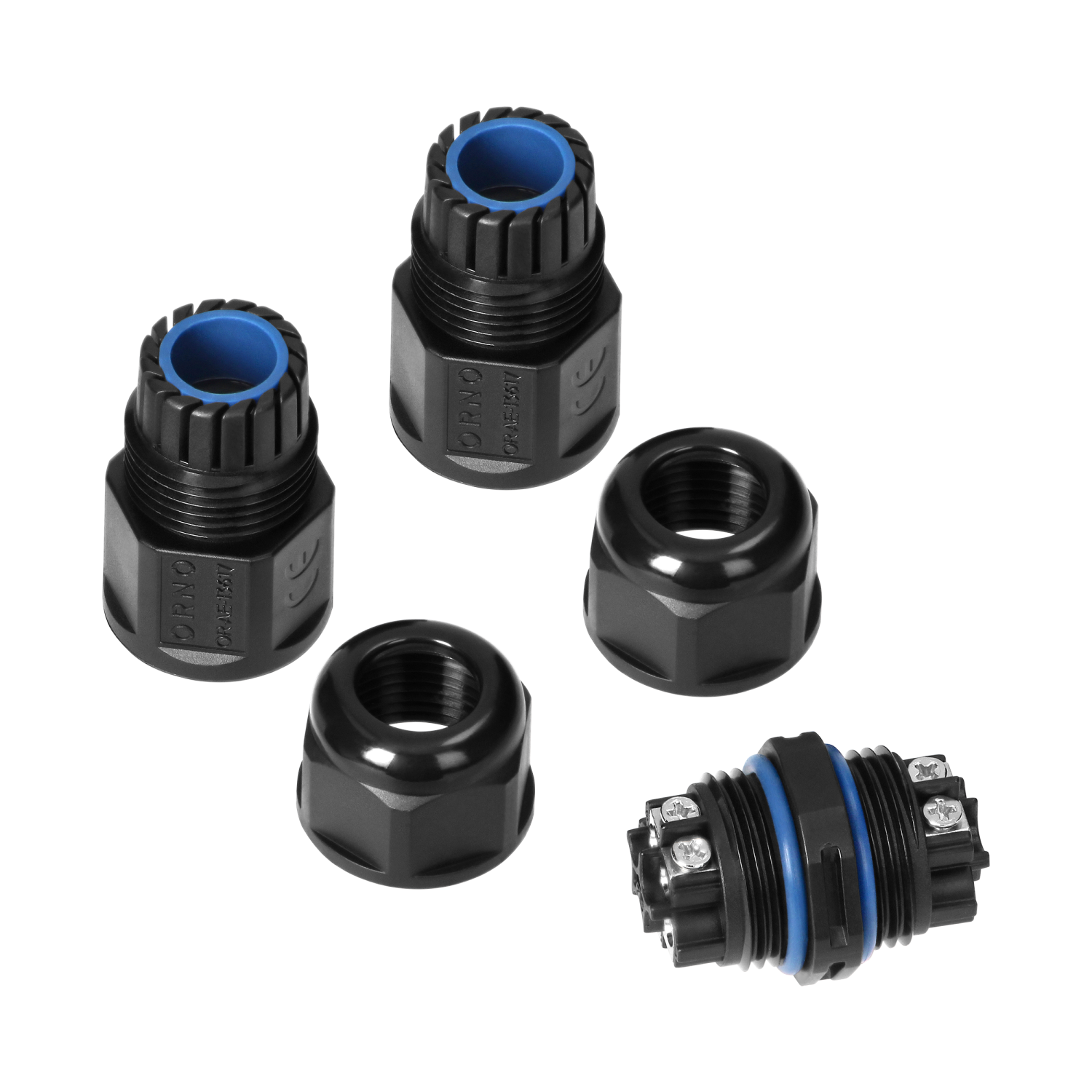

Jego budowa umożliwia bezpieczne i stabilne połączenie kabli o średnicy od 6 do 12 mm. Połączenie kabli odbywa się poprzez śrubowe mocowanie, co gwarantuje solidne i pewne złącze. Złączka jest 5-torowa, co oznacza, że można podłączyć pięć żył o max. przekroju 2,5 mm2. Produkt najlepiej pasuje do przewodów typu H05VV-F 5x2,5mm² oraz H07RN-F 5x1,5mm²).
Złączka przystosowana jest do pracy w szerokim zakresie temperatur (-40°C do 105°C), a kompaktowe wymiary 89 mm szerokości i Ø24 mm ułatwiają instalację nawet w małych przestrzeniach.
W ofercie dostępne również konektory proste MICRO, MINI, standard i rozdzielacze konektorowe typu-T i X, a także analogiczne modele wyposażone w szybkozłączki.
(EN)
Informacje ogólne: | |
---|---|
Typ konektora: | prosty |
Napięcie znamionowe [V]: | 400 |
Prąd znamionowy [A]: | 16 |
Materiał kontaktowy: | Mosiądz niklowany |
Rodzaj materiału izolacyjnego: | Tworzywo sztuczne |
Liczba przewodów: | 5 |
Z przewodem ochronnym: | Tak |
Nominalny przekrój przewodu [mm2]: | 2,5 |
Nominalna średnica przewodu [mm]: | 6-12 |
Zalecany przewód: | H05VV-F 5x2,5mm2 / H07RN-F 5x1,5mm2 |
Rodzaj połączenia: | Śrubowe |
Możliwość montażu w gruncie:: | Tak |
Odpowiednie do: | H07RN-F |
Materiał obudowy: | PA6 |
Obudowa uniepalniona: | Tak |
Klasa palności UL94: | V1 |
Odporność na promienie UV: | Tak |
Stopień ochrony (IP): | IP68 |
Temperatura pracy [°C]: | (-40 - +105) |
Szerokość [mm]: | 89 |
Średnica [mm]: | 24 |
Waga [g]: | 40 |
