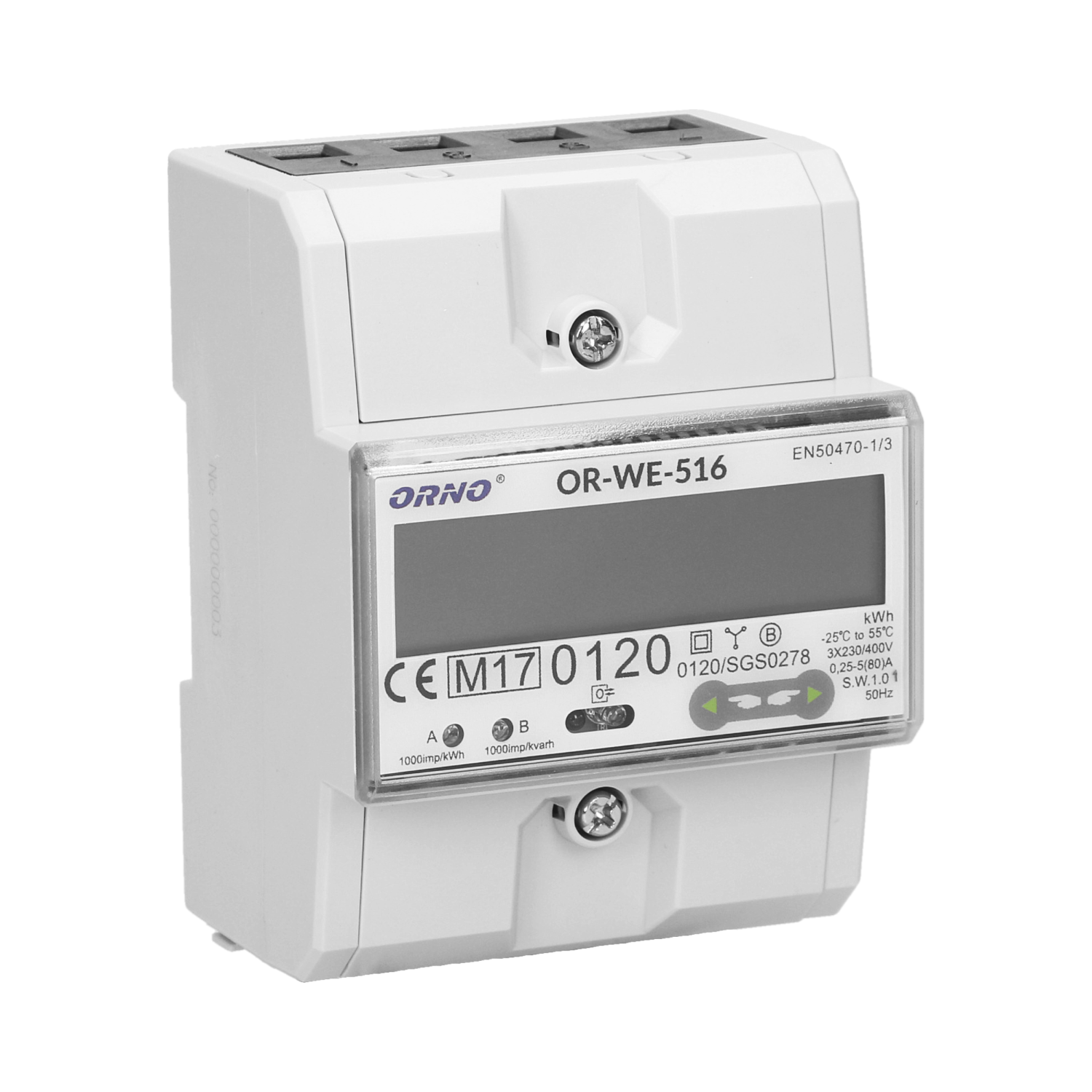

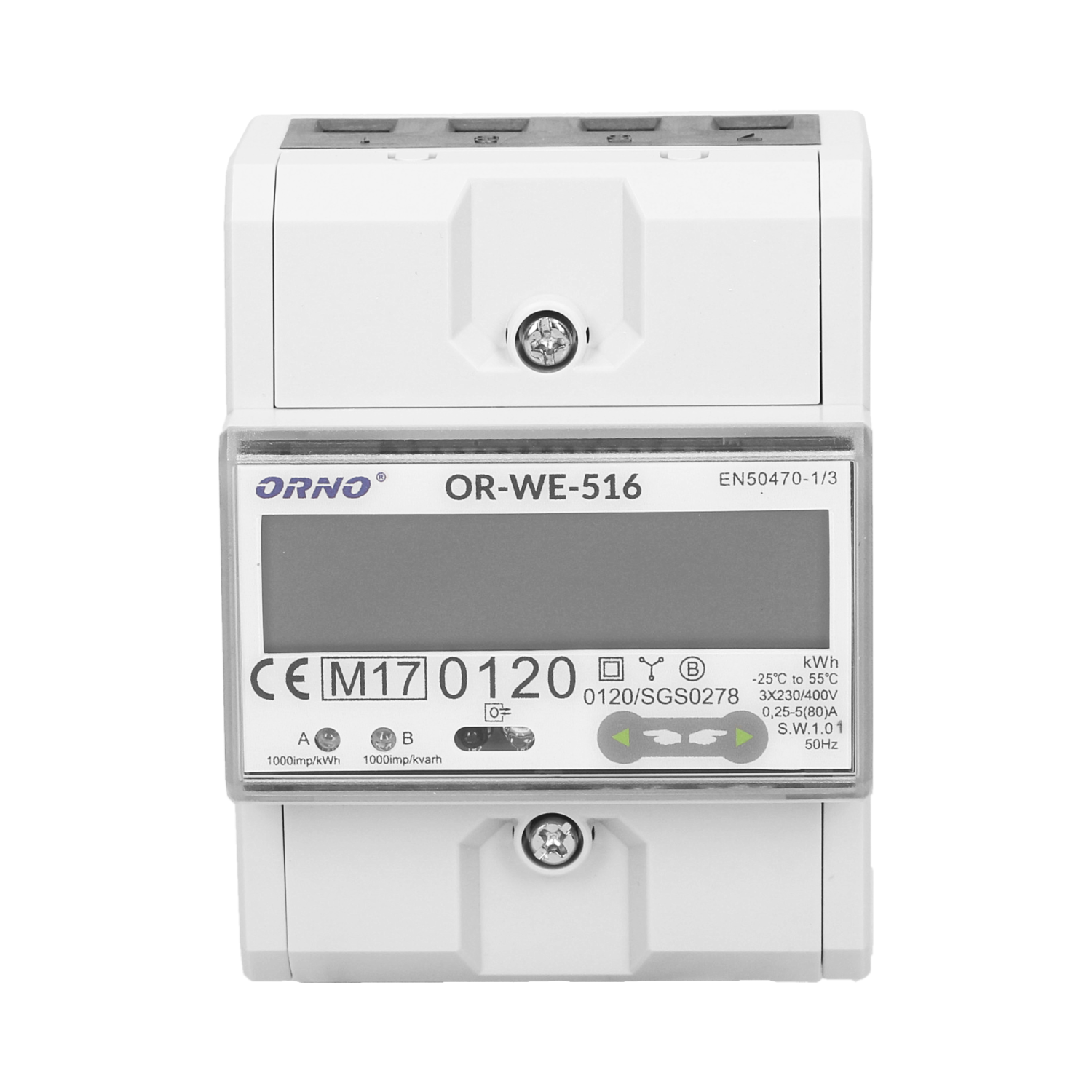

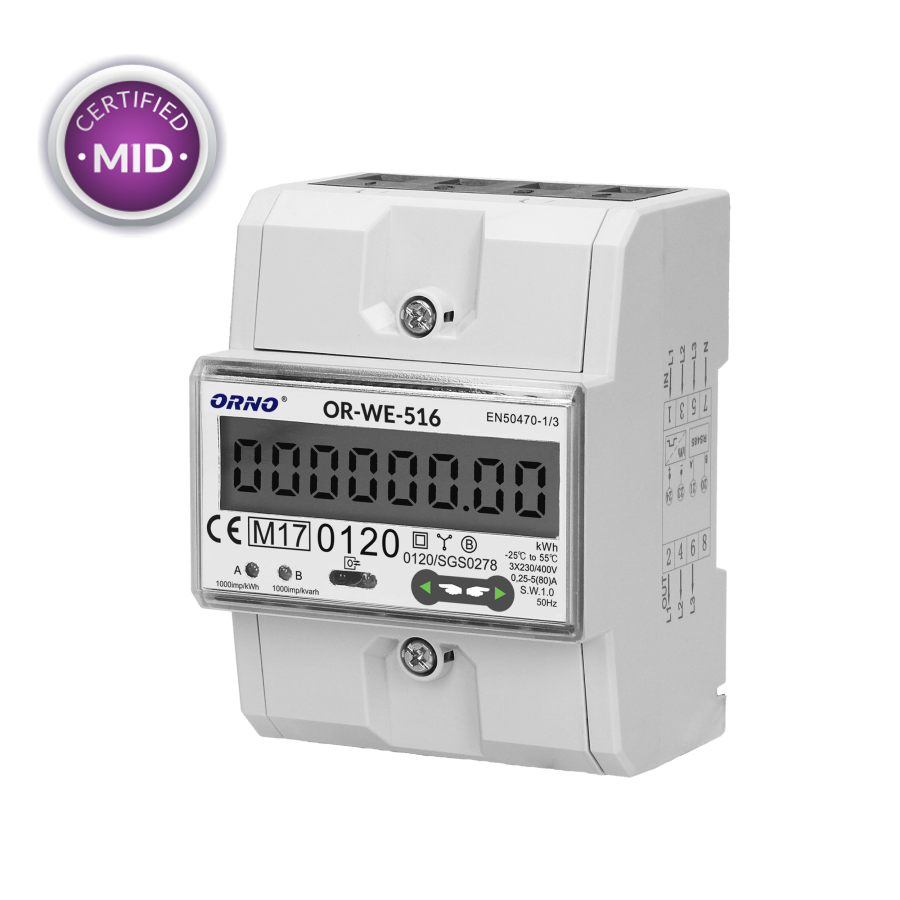

OR-WE-516

Opis produktu

Urządzenie do dokonywania wskazań w jednostkach metrycznych (kWh), służy do bezpośredniego pomiaru mocy czynnej w układzie trójfazowym i rejestracji pobranej energii elektrycznej z możliwością zdalnego odczytu rejestrów grupy wskaźników, poprzez przewodową sieć standardu RS485. Wyposażony w port optyczny IR – współpracuje z głowicą optyczną OR-WE-518. Protokół: typ Modbus-RTU. Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej. Pobór energii w fazie sygnalizowany jest miganiem diody LED. Liczba impulsów jest przeliczana na energię pobraną, a jej wartość wskazywana jest przez wyświetlacz LCD (6+2). Zasilanie: 230V~, 50Hz, prąd bazowy: 5A, max. prąd: 80A, min. prąd: 0,25A, częstotliwość impulsów: 1000 imp/kWh, klasa dokładności B, obudowa o szerokości trzech modułów, montaż na szynie DIN TH-35 mm. Licznik jest dwukierunkowy czyli zlicza również energię wyprodukowaną przez odbiorcę. Pomiar energii jest wykonywany zgodnie z normami EN50470-1:2006, EN50470-3:2006 Dyrektywy MID 2014/32/EU.

Informacje ogólne:
Podświetlenie: Nie
Typ: trójfazowy
Prąd bazowy (lb): 5 A
Stopień ochrony (IP): 51
Prąd maksymalny (lmax): 80 A
Prąd minimalny (lmin): 0.25 A
Częstotliwość impulsów: 1000 imp/kWh
Klasa dokładności pomiaru: B
Wyjście impulsowe: Tak
Wymiary - głębokość: 66 mm
Wielotaryfowość: Nie
Wymiary - szerokość: 76 mm
Ilość modułów: 4.5
Wyświetlacz - ilość cyfr: 6 + 2
Wymiary - wysokość: 100 mm
Inne cechy: port optyczny IR
Zgodność z MID (2014/32/EU): Tak
Protokół komunikacyjny: Modbus
Porty: RS485

Pliki do pobrania

Kategoria pliku Język pliku Typ pliku Data aktualizacji pliku
Karta katalogowaPLpdf2024-07-17 10:14:54Pobierz plik
Karta katalogowaENpdf2024-07-17 10:22:39Pobierz plik
OprogramowanieEN7z2024-09-13 15:36:35Pobierz plik
OprogramowanieENpdf2024-09-13 15:36:35Pobierz plik
Deklaracja zgodnościENpdf2024-09-13 15:36:35Pobierz plik
Deklaracja zgodnościENpdf2024-09-13 15:36:35Pobierz plik
Instrukcja obsługiPL, EN, DEpdf2024-03-14 10:39:51Pobierz plik
Instrukcja obsługiHRpdf2024-03-14 10:39:51Pobierz plik
Instrukcja obsługiMEpdf2024-03-14 10:39:51Pobierz plik
Instrukcja obsługiSLpdf2024-03-14 10:39:51Pobierz plik
