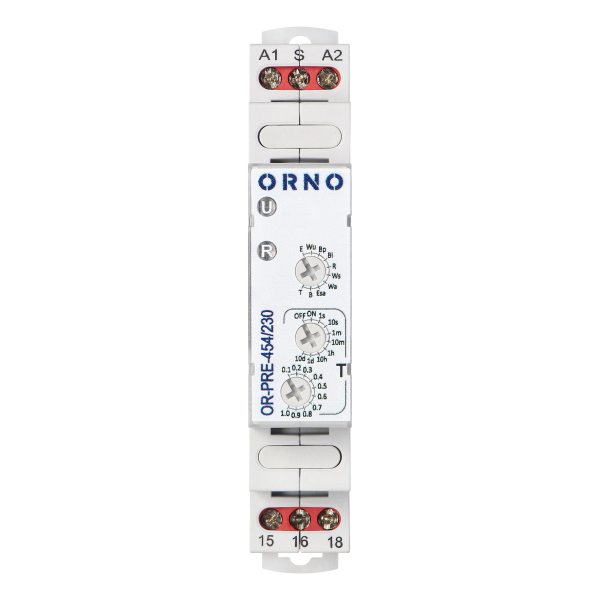

OR-PRE-454/230

Opis produktu

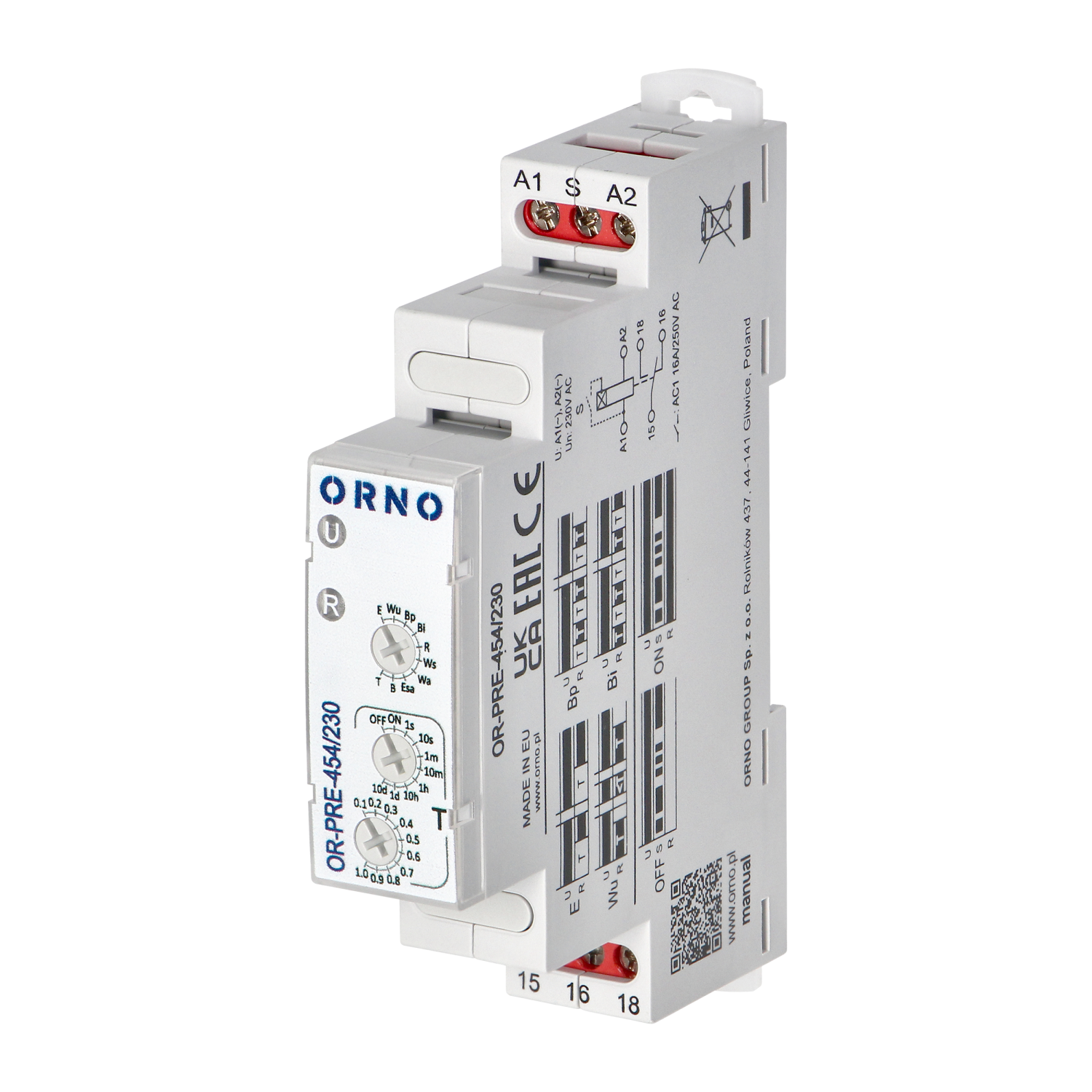

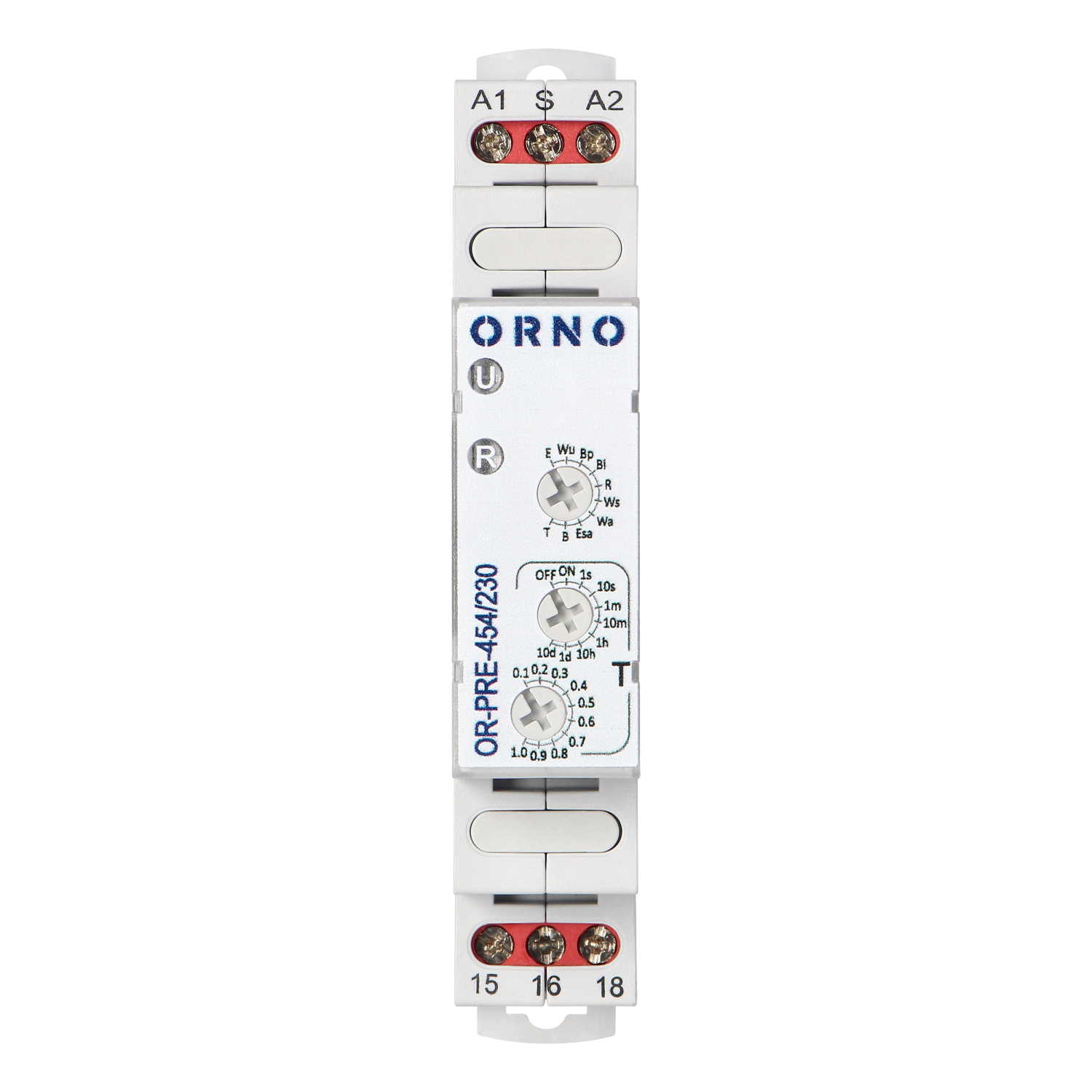

Wielofunkcyjny przekaźnik to modułowe urządzenie, które odpowiada za sterowanie działaniem innego urządzenia lub obwodu w określonej funkcji czasu. Produkt jest przydatny zarówno w układach przemysłowych, jak i domowych. Są elementem instalacji zasilającej np. wentylację, ogrzewanie, sygnalizację czy oświetlenie. Jak sama nazwa wskazuje, głównym zmiennym parametrem urządzenia jest właśnie czas. Przekaźnik posiada z przodu trzy pokrętła – pierwsze służy do wyboru trybu pracy, drugie określa zakres czasu (8 zakresów do wyboru), a trzecie nastawę czasu, która realizowana jest w sposób płynny. Ten model realizuje aż 10 funkcji – opóźnione załączenie (E), załączenie na nastawiony czas (Wu), symetryczna praca cykliczna rozpoczynająca się od przerwy (Bp), symetryczna praca cykliczna rozpoczynająca się od załączenia (Bi), opóźnione wyłączenie sterowane zestykiem S (R), jednokrotne załączenie na nastawiony czas, wyzwalane zamknięciem zestyku sterującego S (Ws), załączenie na nastawiony czas, wyzwalane otwarciem zestyku sterującego S (Wa), opóźnione załączenie i wyłączenie sterowane zestykiem S (Esa), praca cykliczna sterowana zamykaniem zestyku sterującego S (B), generacja impulsu 0,5 s po upływie czasu T (T). Przekaźnik realizuje również funkcję podstawową ON/OFF – może być stale załączony lub wyłączony. Produkt przeznaczony jest do montażu na szynę DIN 35mm w położeniu dowolnym, a solidne zaczepienie gwarantują dwa zaczepy - górny i dolny. Montaż przewodów w zaciskach odbywa się za pomocą śruby uniwersalnej. Napięcie zasilania - 230VAC.

Informacje ogólne:
Temperatura składowania: od -40 do +70
Liczba i rodzaj zestyków: 1P
Materiał styków: AgSnO2
Obciążenie znamionowe AC1: 16 A / 250 V AC
Stopień ochrony (IP): 20
Obciążenie znamionowe DC1: 16 A / 24 V DC
Maksymalna moc łączeniowa w kategorii AC1: 4000 VA
Rezystancja zestyków: ≤ 100 mΩ
Maksymalna częstość łączeń: 600 cykli/h
Napięcie znamionowe: 230 V AC
Roboczy zakres napięcia zasilania: 0,9 - 1,1 Un
Wymiary - głębokość: 90 mm
Kategoria przepięciowa: III
Wymiary - szerokość: 17,5 mm
Klasa Palności Obudowy UL94: V0
Wymiary - wysokość: 64.5 mm
Trwałość łączeniowa AC1: > 0,5 x 10^5
Temperatura pracy: -20℃~+50℃
Wilgotność względna: do 85%
Odporność na udary: 15 g
Odporność na wibracje: 0,35 mm DA
Waga netto: 66 g

Pliki do pobrania

Kategoria pliku Język pliku Typ pliku Data aktualizacji pliku
Karta katalogowaPLpdf2024-07-17 10:14:18Pobierz plik
Karta katalogowaENpdf2024-07-17 10:22:04Pobierz plik
Instrukcja obsługiPL, EN, DEpdf2024-03-14 10:39:51Pobierz plik
