Wskaźniki zużycia energii

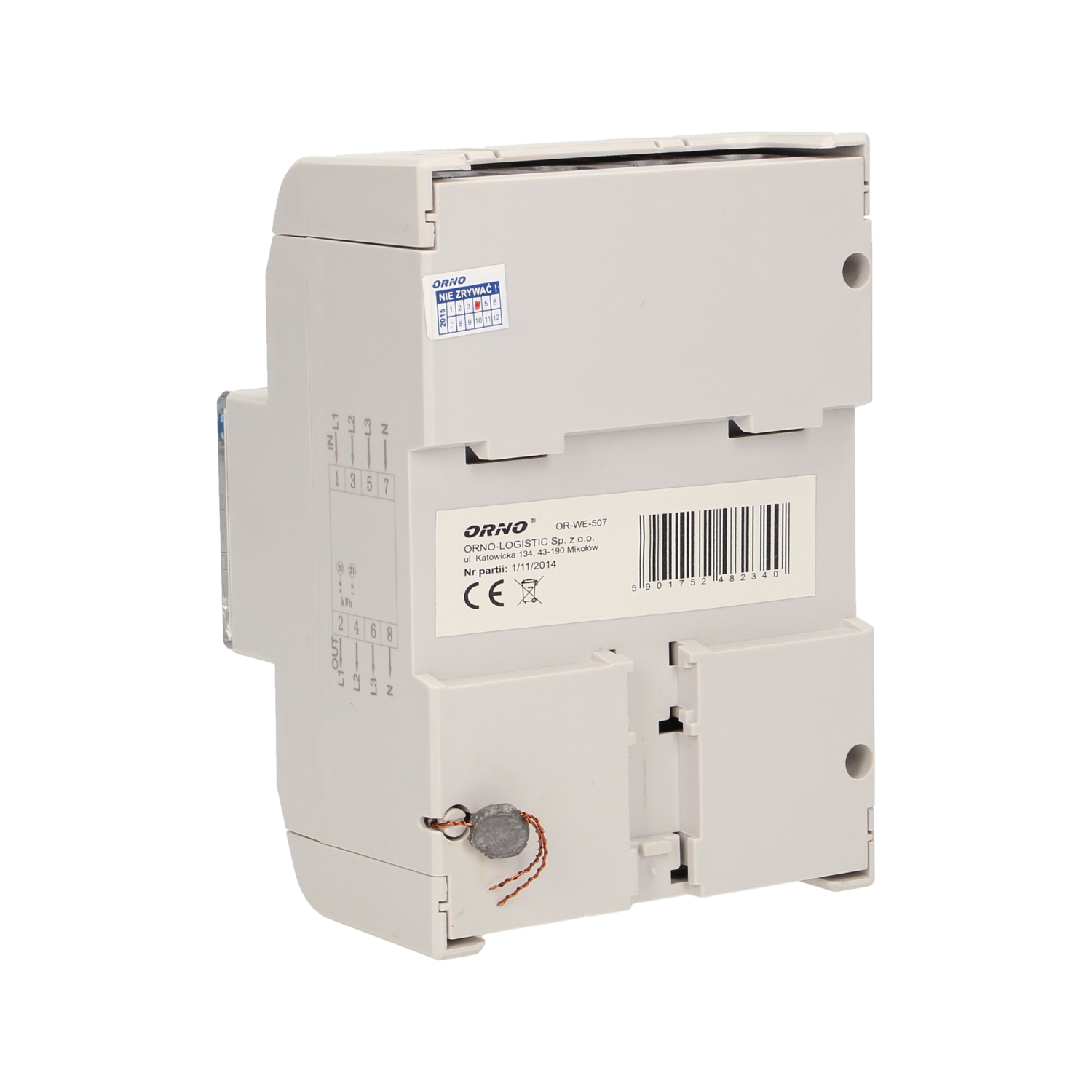

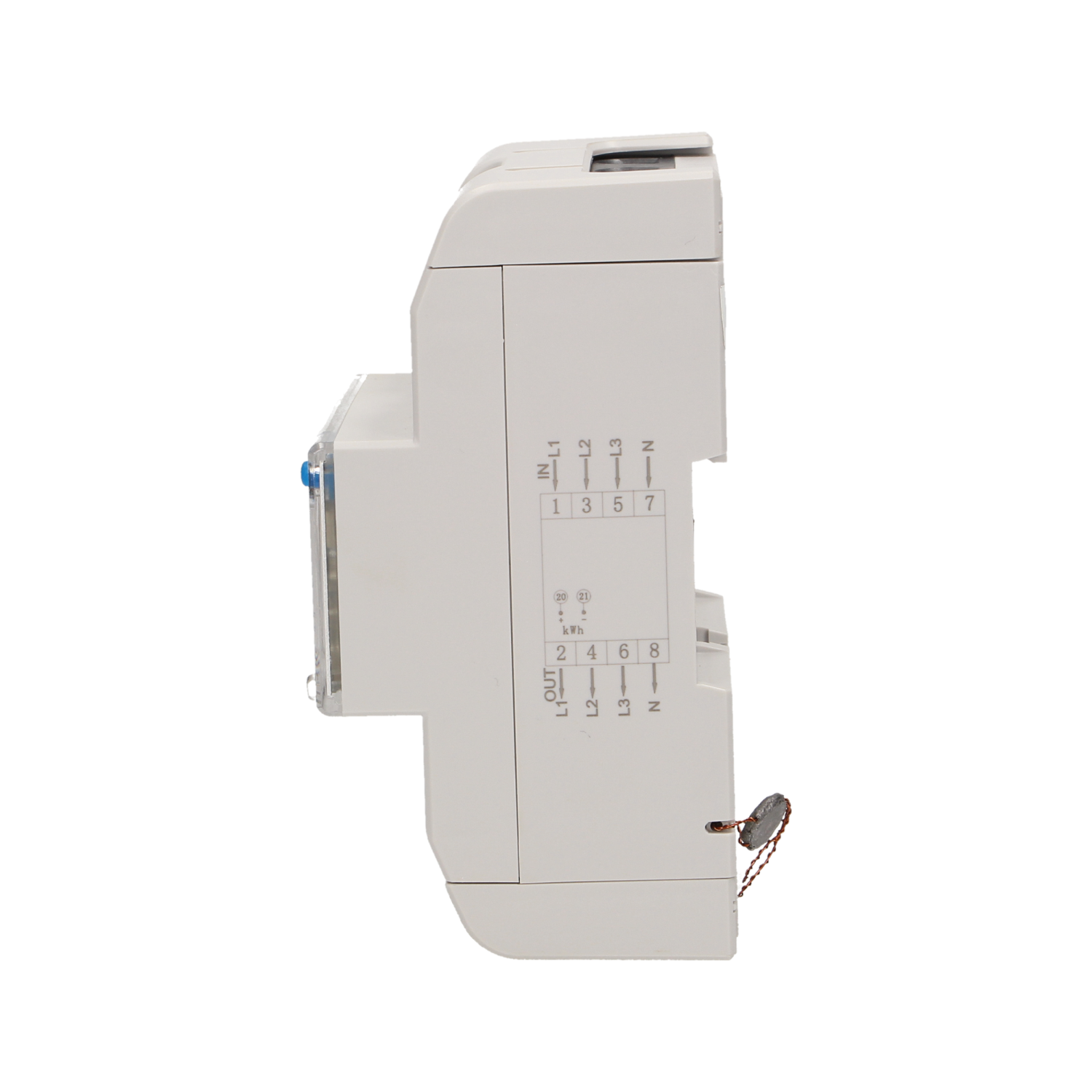

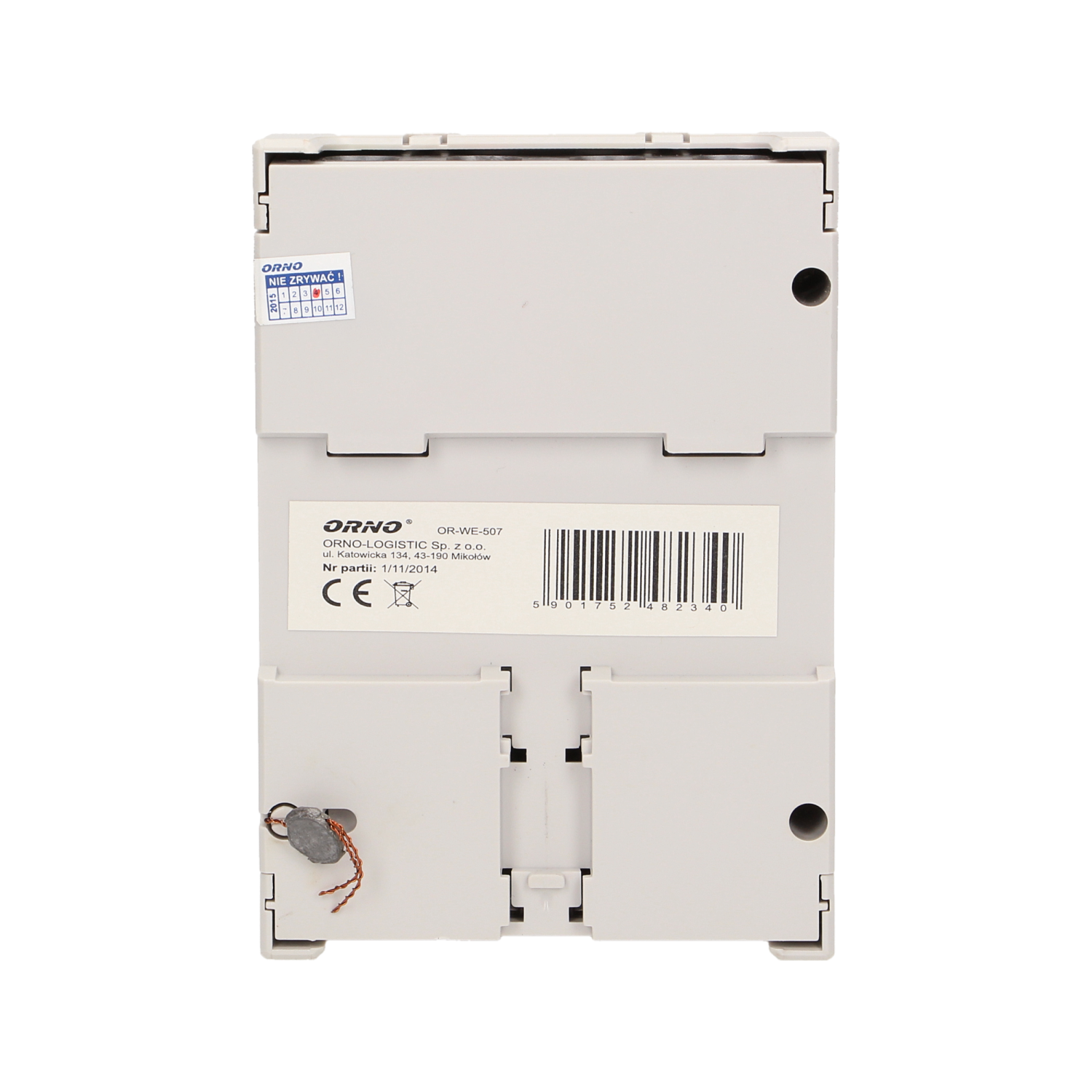

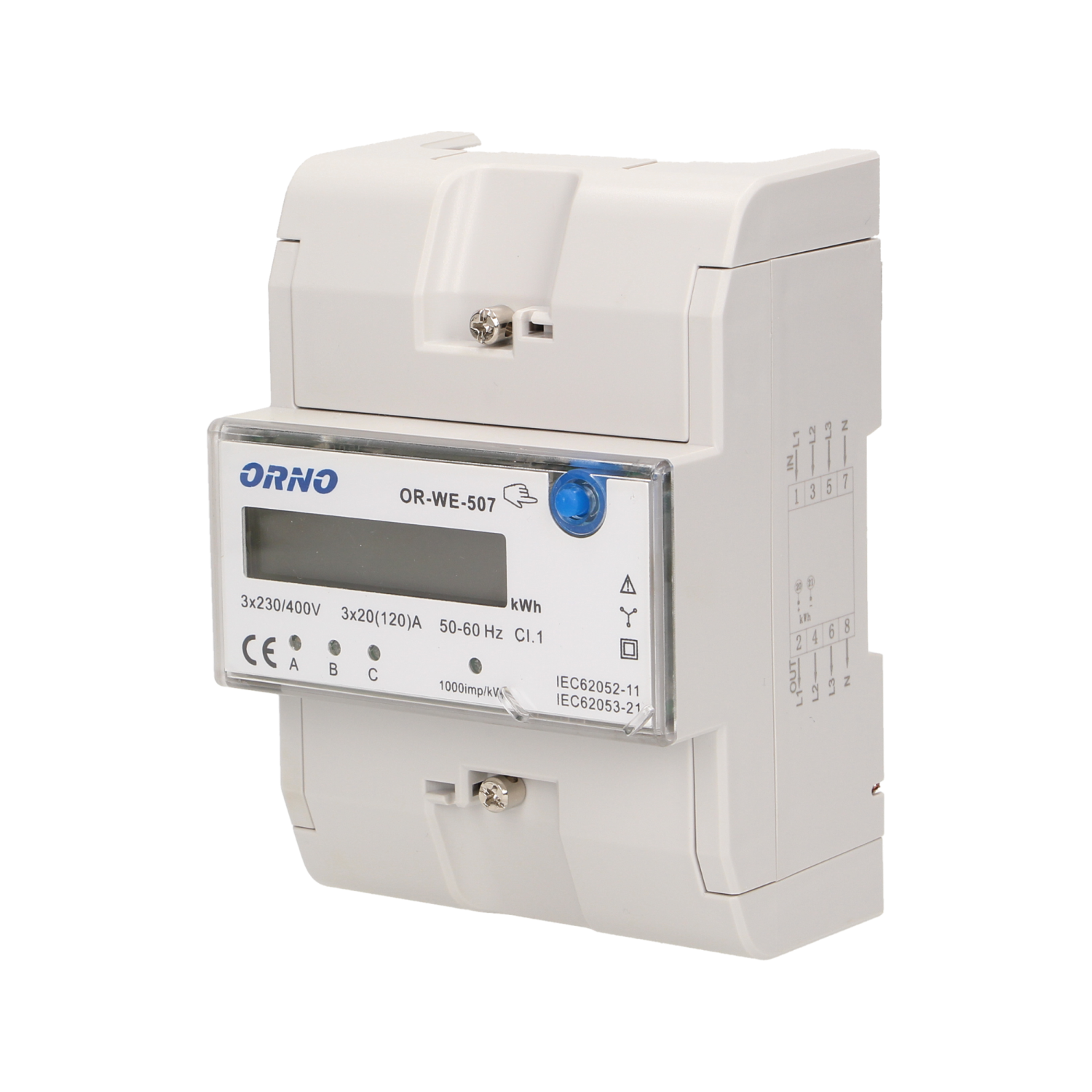

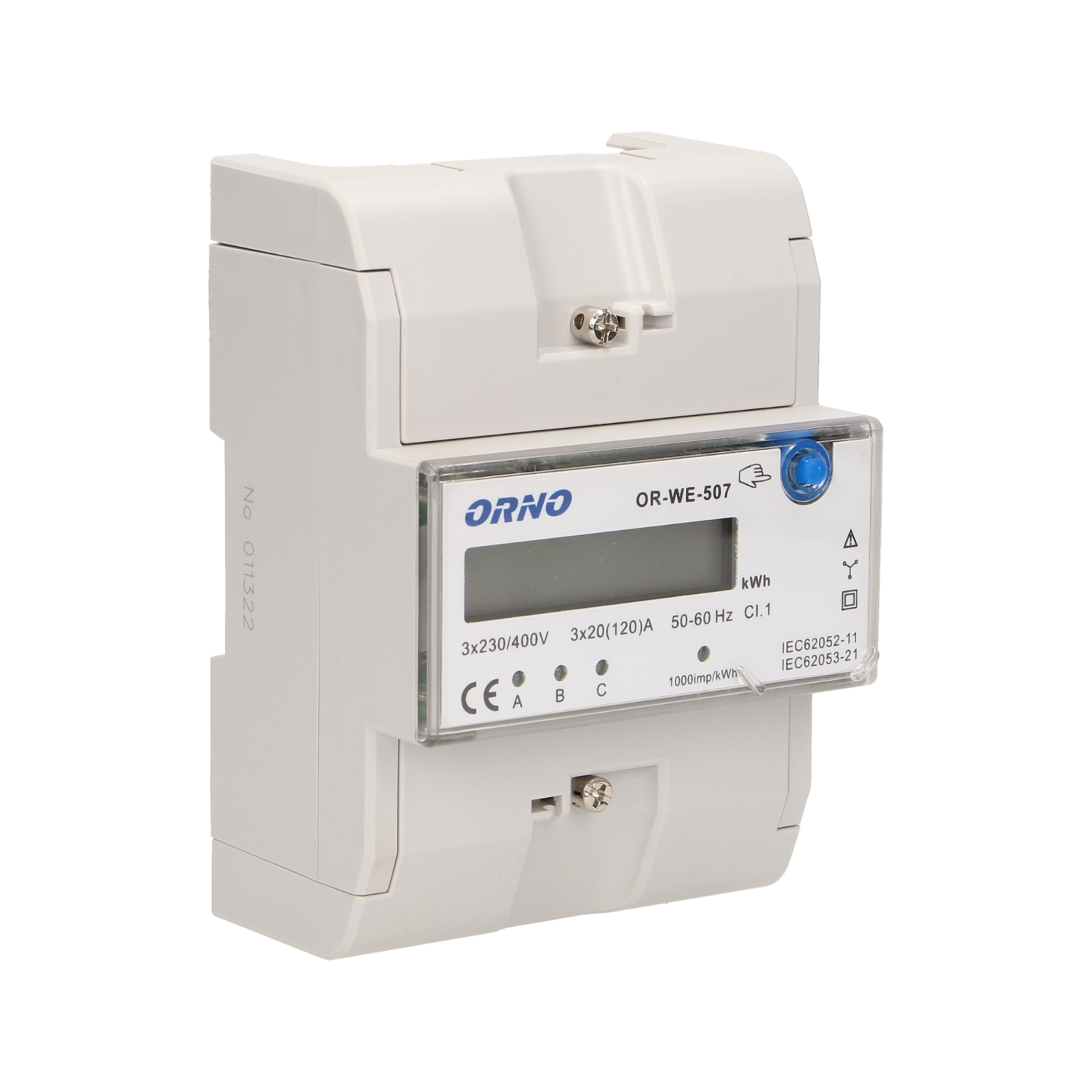

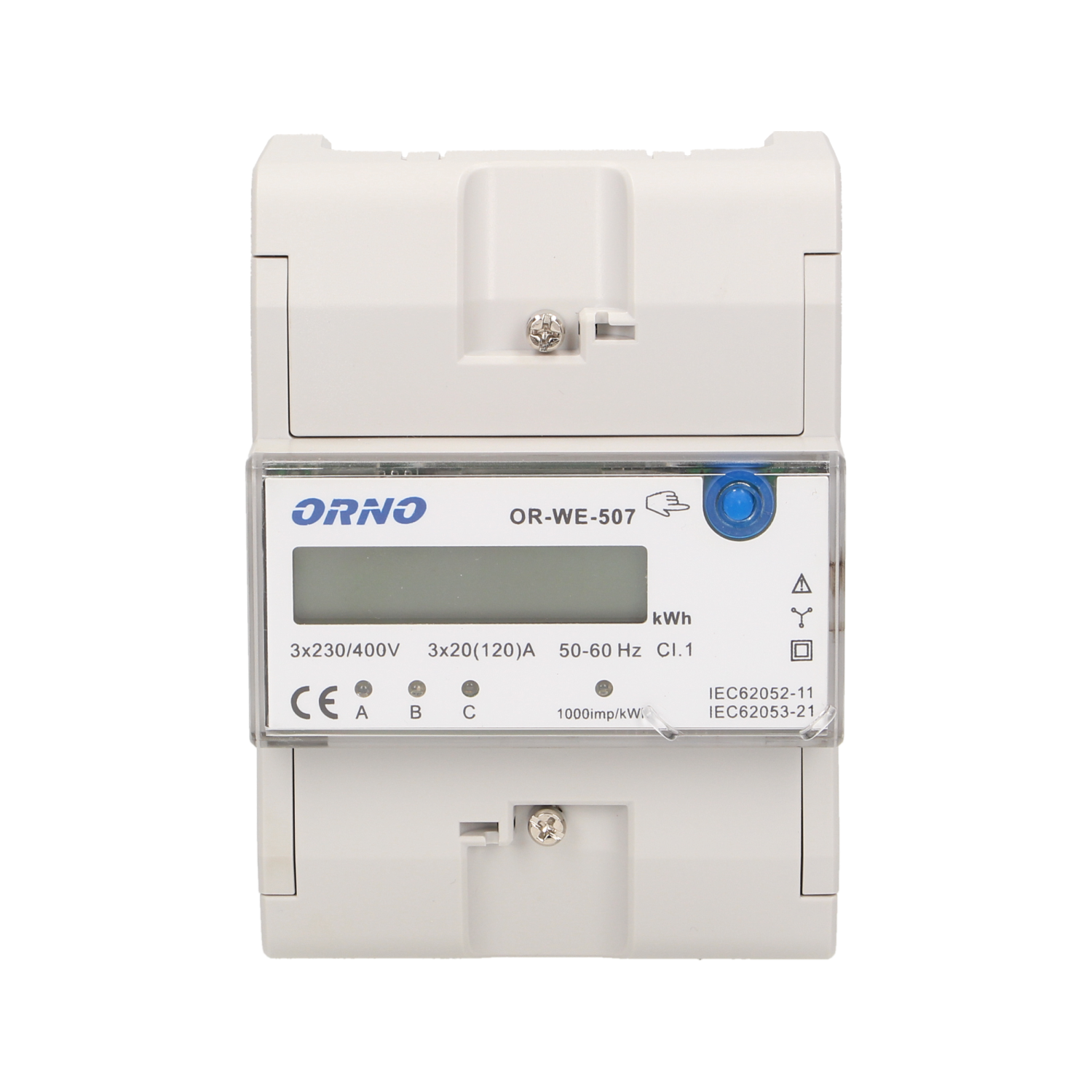

Urządzenie do dokonywania wskazań w jednostkach metrycznych (kWh), służy do bezspośredniego pomiaru mocy czynnej w układzie trójfazowym. Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia w każdej fazie wskazuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w danej fazie. Pobór energii w fazie sygnalizowany jest miganiem odpowiedniej diody. Suma impulsów z trzech faz przeliczana jest na energię pobraną w całym układzie trójfazowym, a jej wartość wskazywana jest przez wyświetlacz LCD (liczba cyfr 6+1). Zasilanie: 3 × 230V~, 50Hz, prąd bazowy: 20A, max. prąd: 120A, częstotliwość impulsów: 1000imp/kWh, dodatkowy przycisk: kasowanie szczytowego poboru mocy obciążenia układu pomiarowego w okresie ostatnich 30min. od włączenia obciążenia, dokładność pomiaru: klasa1, montaż na szynie 35 mm.
| Informacje ogólne: | |
|---|---|
| Podświetlenie: | Tak |
| Typ: | trójfazowy |
| Prąd bazowy (lb): | 20 A |
| Stopień ochrony (IP): | 20 |
| Prąd maksymalny (lmax): | 120 A |
| Częstotliwość impulsów: | 1000 imp/kWh |
| Klasa dokładności pomiaru: | 1 |
| Wyjście impulsowe: | Nie |
| Wymiary - głębokość: | 128 mm |
| Wielotaryfowość: | Nie |
| Wymiary - szerokość: | 90 mm |
| Ilość modułów: | 5 |
| Wymiary - wysokość: | 67 mm |
| Zgodność z MID (2014/32/EU): | Nie |
| Protokół komunikacyjny: | brak |
| Wyświetlacz: | 6+1 |
| Porty: | brak |
